在现代医疗与生物科技领域中，DNA 传感器（DNA Sensor）正快速成为疾病诊断、基因检测与药物开发的核心技术之一。 通过 DNA 传感器，Zensor 能够在分子层级上精准检测目标基因或疾病标记物，协助进行疾病早期诊断、药物监测以及分子诊断（Molecular Diagnostics）。 然而，开发一种既灵敏、稳定又具成本效益的检测平台，一直是研究与产业界面临的挑战。 传统的金电极虽然常用于生物传感，但其成本高、表面不稳定，且不易大量制造。 为了克服这些限制，Zensor R&D 的一次性 CVD 玻璃碳电极结合 amine grafting（氨基嫁接）表面改质技术， 打造出新一代高效能的 DNA 传感开发平台。
CVD（Chemical Vapor Deposition，化学气相沉积）制程的玻璃碳电极兼具材料稳定性与制程一致性， 特别适合应用于生物传感与电化学检测。与传统电极相比，它有以下几个显著优势：
在 DNA 传感中，如何有效且牢固地将 DNA 探针固定到电极表面，是影响检测灵敏度与稳定性的关键。 为此，Zensor 采用了 amine grafting（氨基嫁接）表面改质技术。
Amine Grafting 的核心优势：
在相关文献（Chem. Rev. 2008，McCreery 等人）中，amine grafting 已被证实是碳电极表面改质的可靠方式， 特别适合应用于 DNA 传感器与生物检测平台。

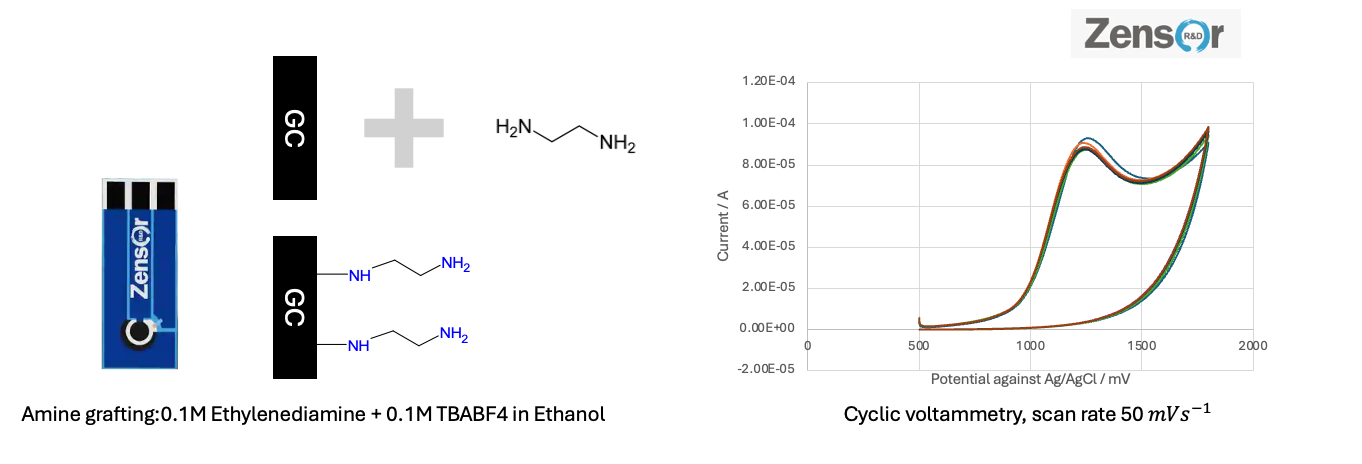

使用乙二胺（Ethylenediamine）与四丁基铵盐作为电解质，在电极表面成功嫁接氨基官能基。 结果显示，电极表面修饰后更适合 DNA 探针的固定，且片与片之间的一致性非常好。

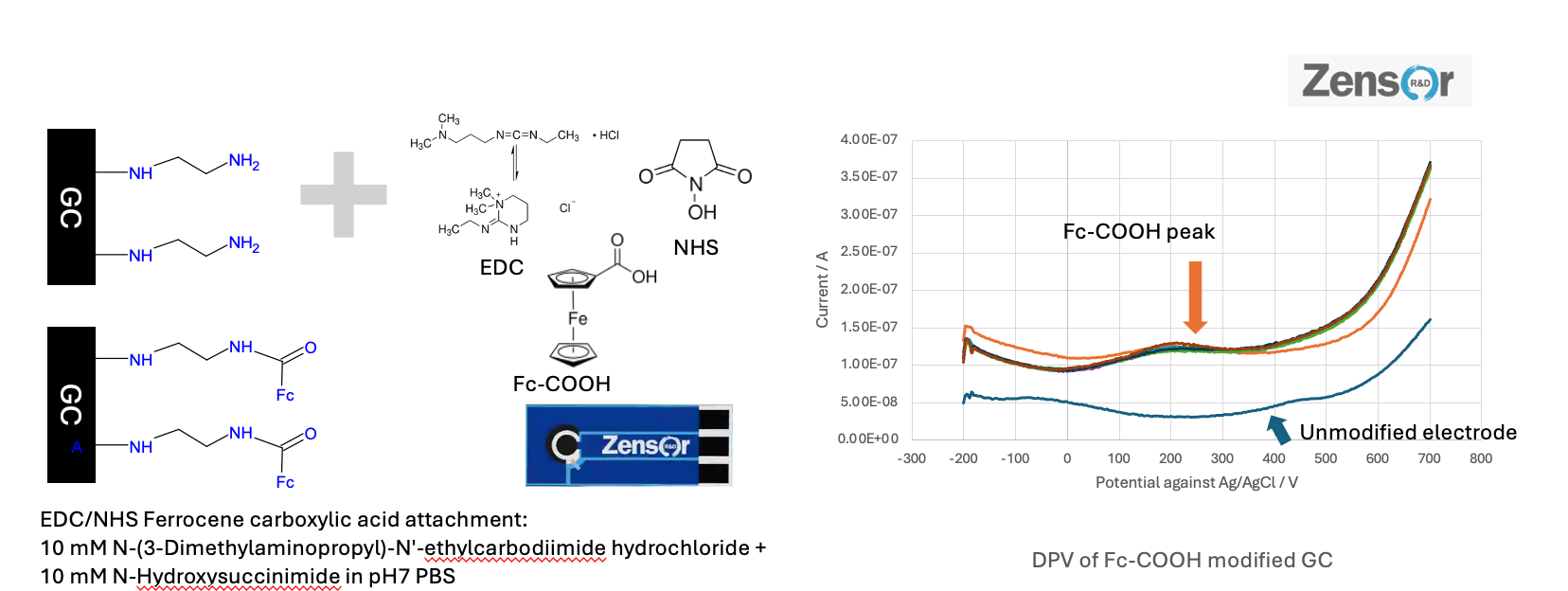

采用 EDC/NHS 化学耦合反应，将 Ferrocene Carboxylic Acid（Fc-COOH）修饰到电极表面。 成功观察到明显的氧化还原信号，作为探针修饰的验证。

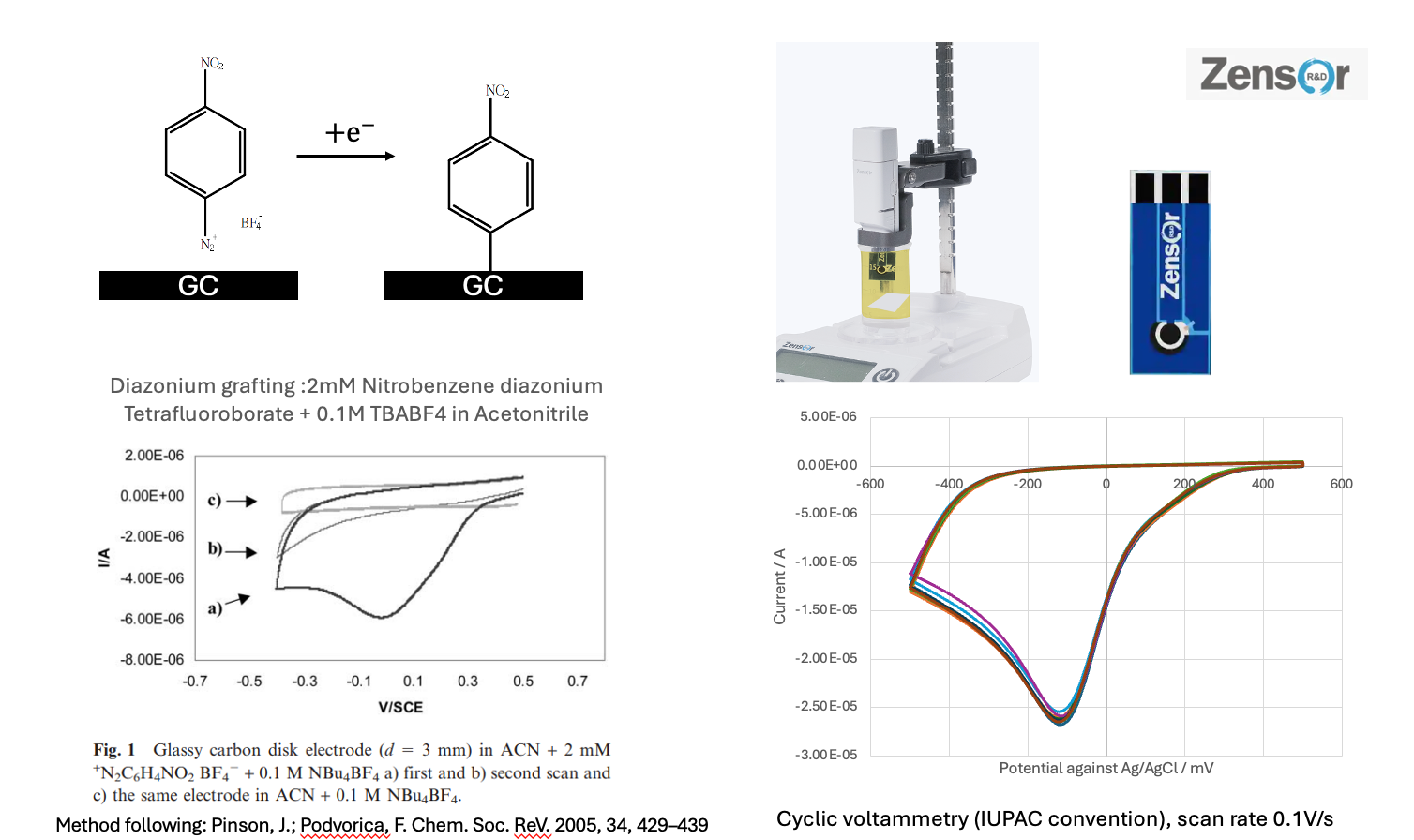

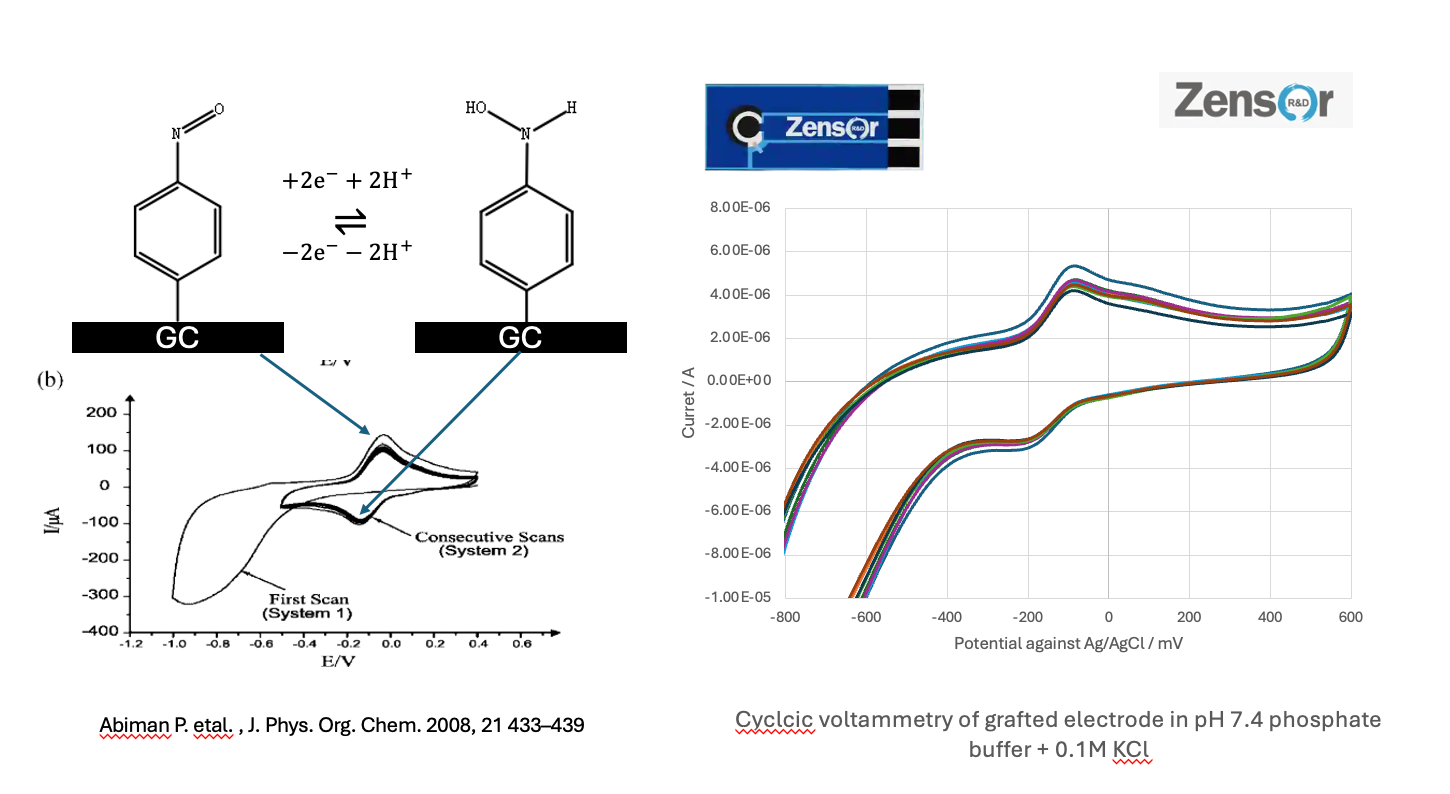

在电极上进行 4-Nitrobenzenediazonium 的还原嫁接，并通过循环伏安法（CV）检测硝基（nitro）基团的氧化还原特征。 实验证明此方法具有高重现性与稳定性，显示表面改质的成功与可靠性。
_DiazoniumGrafting與NitroGroupRedox驗證.png)
通过这些实验，Zensor 不仅验证了 amine grafting 的可行性，也展现了电极表面改质的稳定性与重复性， 为后续 DNA 传感应用建立了坚实基础。
传统的 Screen-Printed Electrode（SPE）在快速量产与一次性检测上非常方便且成本低， 但它们在化学与电化学稳定性上有一个重要限制：多数商用 SPE 的导电墨水与黏结剂含有高比例的高分子树脂（例如丙烯酸、环氧或增塑剂） 与导电填料（炭黑、石墨、银粉等）。这些高分子基底在遇到有机溶剂（如乙腈、乙醇、DMF、DMSO 等）时容易膨胀、溶胀或溶出增塑剂， 导致墨层开裂、剥离或导电连续性丧失；同时黏着层或保护层也可能与有机溶剂反应而脱层。
很多表面改质步骤（例如用 TBATFB/ACN 进行 amine electrografting、或 diazonium 在有机电解质中的还原嫁接） 都必须在极性有机溶剂或低含水量的介质中进行，SPE 在此条件下常常无法承受化学侵蚀或电位扫描所引起的材料降解， 进而造成不可逆的信号退化或重现性差。此外，SPE 的印刷表面因为墨层组成与粗糙性，往往难以得到均一且高密度的共价表面官能化， 影响 DNA 探针的固定效率与电化学信号品质。
相对地，Zensor 的 CVD 玻璃碳电极是经高温化学气相沉积形成的纯碳薄膜／块材，结构致密、化学惰性且耐溶剂， 能承受有机溶剂长时间接触与宽电位窗下的电化学扫描，不会像 SPE 墨层那样膨胀或剥落。 这使得 CVD 玻璃碳可直接在有机介质中执行 amine grafting、diazonium grafting，以及 EDC/NHS 类的耦合反应， 得到稳定且高密度的共价接枝层，进而支撑高灵敏、可重现的 DNA 传感器设计。
结合一次性 CVD 玻璃碳电极与 amine grafting 技术，Zensor 能构建出更高效能的 DNA 传感平台， 应用范围涵盖：
随着分子诊断与个性化医疗的快速成长，对高灵敏、低成本的 DNA 传感器需求将持续增加。 Zensor 的技术平台未来可望与：
进行结合，打造智慧化与即时化的 DNA 检测解决方案。
通过一次性 CVD 玻璃碳电极与 amine grafting 技术，Zensor 开发出高稳定性、高灵敏度且具成本效益的 DNA 传感平台。 此技术能够推动临床检测、疾病早期诊断与分子诊断的发展，并广泛应用于医疗、环境与食品安全领域。
我们会努力让你的梦想成真！
